Ocynkowana panelowa spawana siatka druciana Odporna na wstrząsy elektryczna walcowana na gorąco

         Ocynkowana elektryczna spawana siatka druciana Panel ogrodzeniowy Spawanie Sterowanie PLC Spawana maszyna do produkcji siatki drucianej

Stosowanie:

spawanie, wszelkiego rodzaju szybka kolej, siatka wspierająca tunel, podziemna siatka bezpieczeństwa kopalni żelaza, kopalnia węgla, podziemna siatka wspierająca.

Podajnik drutu krzyżowego (wstępnie cięty)

Jest instalowany na górnej części urządzenia z siatką.składa się z platformy do chodzenia, zespołu układania drutu poprzecznego, urządzenia do dystrybucji drutu i urządzenia do podawania drutu.

Rozdzielacz i podajnik drutu są napędzane przez układ pneumatyczny pod działaniem elektrycznego układu sterowania.

Automatyczne podawanie drutu poprzecznego bez konieczności pracy ręcznej.jest przeznaczony do podawania drutu poprzecznego z drutu wstępnie przyciętego.

System spawalniczy

System spawany składa się ze stojaka, transformatora spawalniczego, cylindra ciśnieniowego, kombinacji elektrod górnej, kombinacji elektrod dolnych, lokalizatora magnetycznego z drutu krzyżowego, zespołu siatki podnoszącej, kombinacji wspornika drutu przewodowego, układu pneumatycznego, układu chłodzenia wodą i innych części zamiennych.

Materiał spawalniczy: drut walcowany na zimno, drut okrągły walcowany na zimno, drut walcowany na gorąco.

Siatkowy system wyciągania

Składa się z płyty zaślepiającej, suwnicy, maszyny do siatek z ogniwami łańcucha i wózka transportowego (lub prowadnicy rolkowej), płetwę (układacz-tokarz) jest częścią opcjonalną.

Maksymalna długość siatki drucianej: 6000mm.Jeśli długość stalowej siatki zbrojeniowej wynosi 12 metrów lub więcej, należy ją dostosować.

Jednostka pozycji siatki CNC

Wykorzystanie jednostki pozycji siatki jest przesuwane do przodu siatki spawalniczej, jednocześnie zapewniając wymagany odstęp między liniami, który dostosowuje odstępy między liniami zgodnie z ustawieniem automatycznym.

System pozycjonowania siatki CNC może automatycznie regulować odstępy między drutami i może zapisywać dane w systemie, jest łatwe, wygodne i dokładne dostosowanie odstępu między drutami.

Zalety automatycznej zgrzewarki rzędowej (zgrzewarki do siatki):

1. Zgrzewarka rzędowa jest wyposażona w cylinder prostujący, rząd prostujący i bezpośrednie podawanie drutu zwojowego, realizując automatyzację, eliminując cięcie wstępne i ręczne umieszczanie, oszczędzając czas, sprzęt i pracę.

2. Zgrzewarka rzędowa ma własną maszynę do cięcia siatki, która automatycznie przecina siatkę po osiągnięciu ustawionej długości i automatycznie opada siatkę, bez zatrzymywania maszyny w celu poprawy wydajności.

3. Zgrzewarka rzędowa może automatycznie produkować po debugowaniu, bez zatrzymywania czasu, jeden pracownik może ją obsługiwać.

Automat do zgrzewania rzędów/zgrzewarki do siatki podstawowe parametry:

Szerokość oczek: 1m, 1,2m, 1,5m, 2m, 2,5m, 3m;

Długość oczek: 2 m, 3 m, 4 m, 5 m, 6 m, 7 m, 8 m (na miarę potrzeb klienta)

Średnica drutu spawalniczego: 2,2-4mm, 4-6,5mm, 6-8mm;

Otwór spawalniczy: 50x50mm, 100x100mm, 200x200mm lub 250x250mm (regulowany);

Ilość linii osnowy (połączeń lutowniczych): 6, 8, 10, 12,14, 16, 18 (wg potrzeb klienta);

Zasilanie 380V 50HZ;

Prędkość spawania 40-55 (rzędy/min);

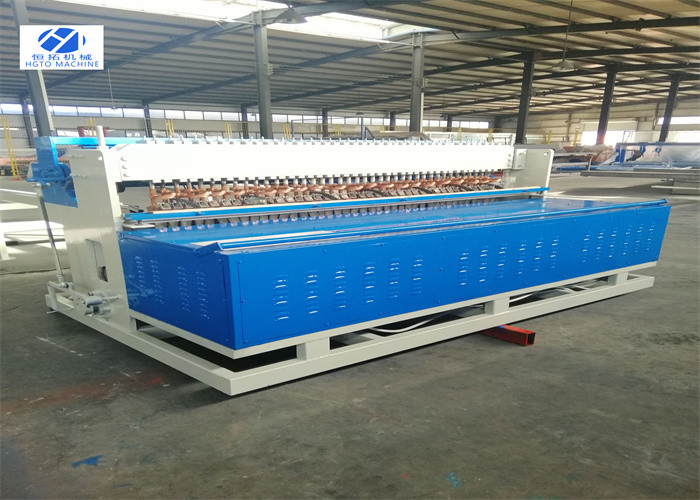

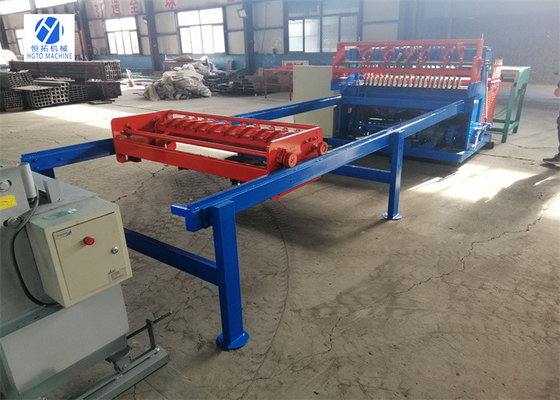

Szczegóły maszyny:

Zdjęcie szafy sterowniczej:

Gotowe do dostarczenia:
